如何利用 Enterprise Architect画序列图
1、打开Enterprise Architect UML设计工具,开始画序列图。

2、选中“用例实验图”->“New Diagram”,打开新建图表窗口

3、输入名称为“登录序列图”->"UML Behavioral"->"Sequence",然后点击“确定”按钮,完成序列图的创建。

4、序列图创建后,双击打开,进入序列图绘制界面。

5、下面将以一个登录车票订购系统的流程为例进行说明。此系统是一个虚拟系统,并不是真实存在的。此序列图主要讲述的是如何登录车票订购系统。

6、画图时一个是需要注意返回消息使用虚线。其实只需要选中“是否返回”就可以了。

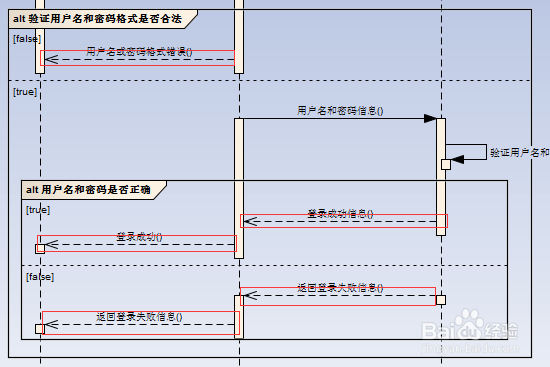

7、另一个是用到了fragment。此fragment是因为设置了不同条件才会用到的。相当于咱们编程的if else。一个是设置fragment的名称,一个是设置选项的条件。设置完成后,效果如下所示
