Auto CAD 2010几何约束显示、隐藏与删除

1、 首先，打开CAD，随便画两条直线

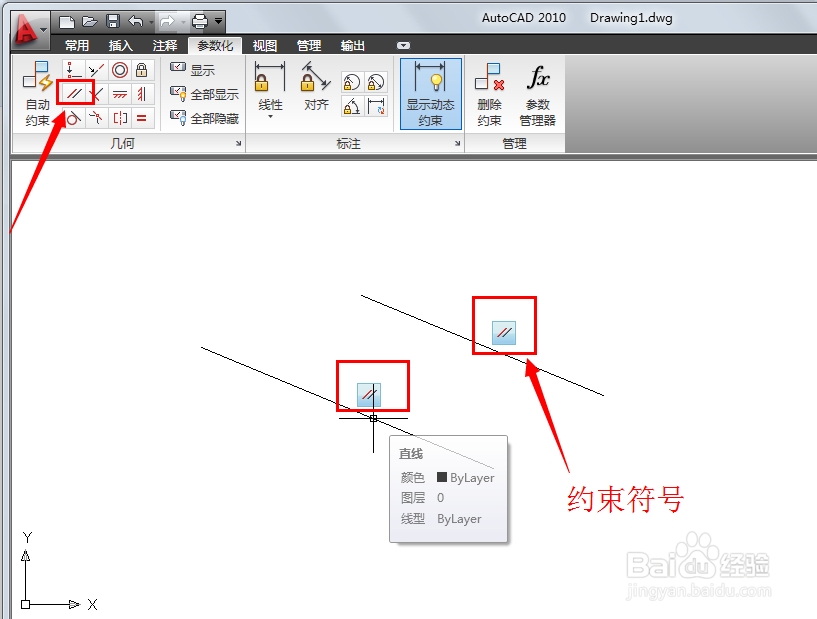

2、选择平行：约束两条直线，使其具有相同的角度。

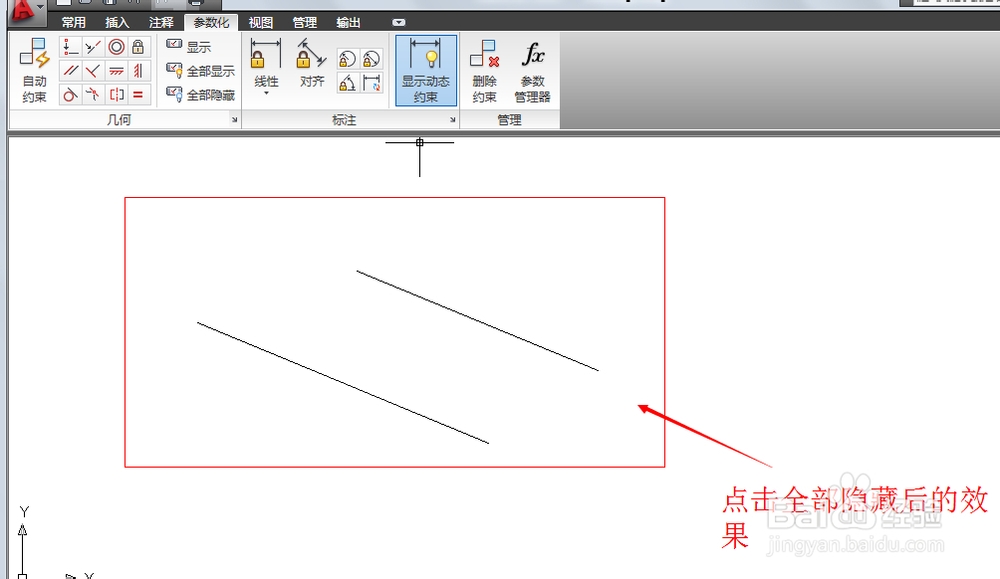

3、点击参数化→全部隐藏；就能隐藏所有约束标志

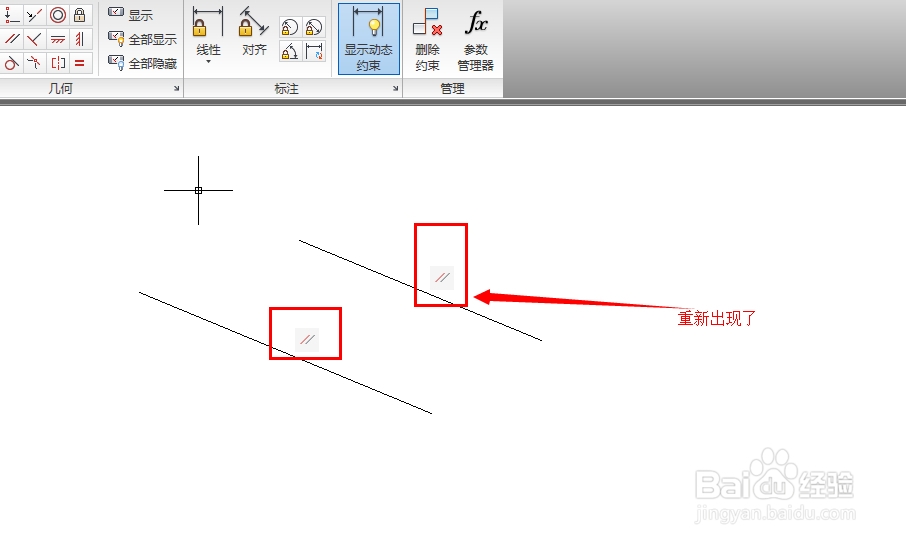

4、若想显示图中的所有约束标志可以点击参数化→全部显示；

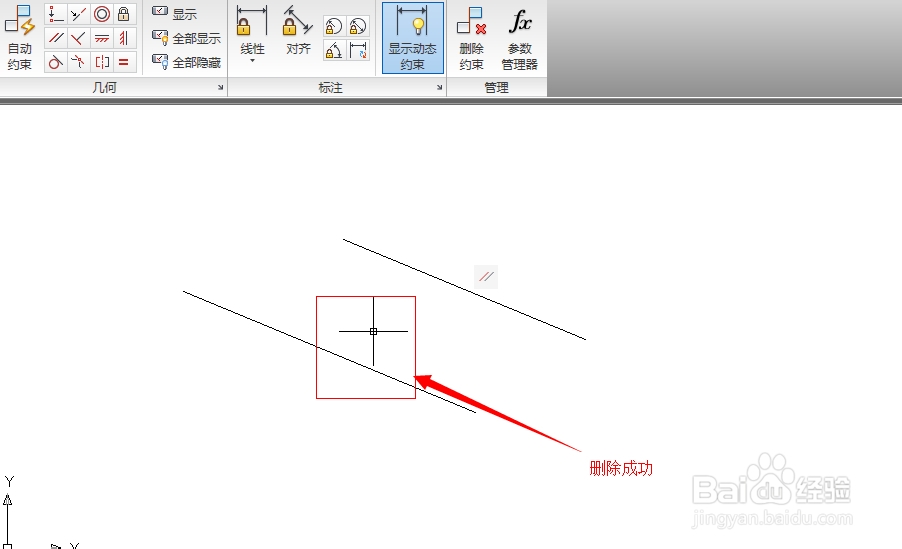

5、如果只想删除部分约束标志，可以将鼠标移到要删除的标志上，这是标志右下方会出现小叉，点击小叉即可

6、当选择垂直：约束两条直线或者多段线段，使其夹角始终保持为92度。此时会出现如图所示的对话窗，无法应用此约束

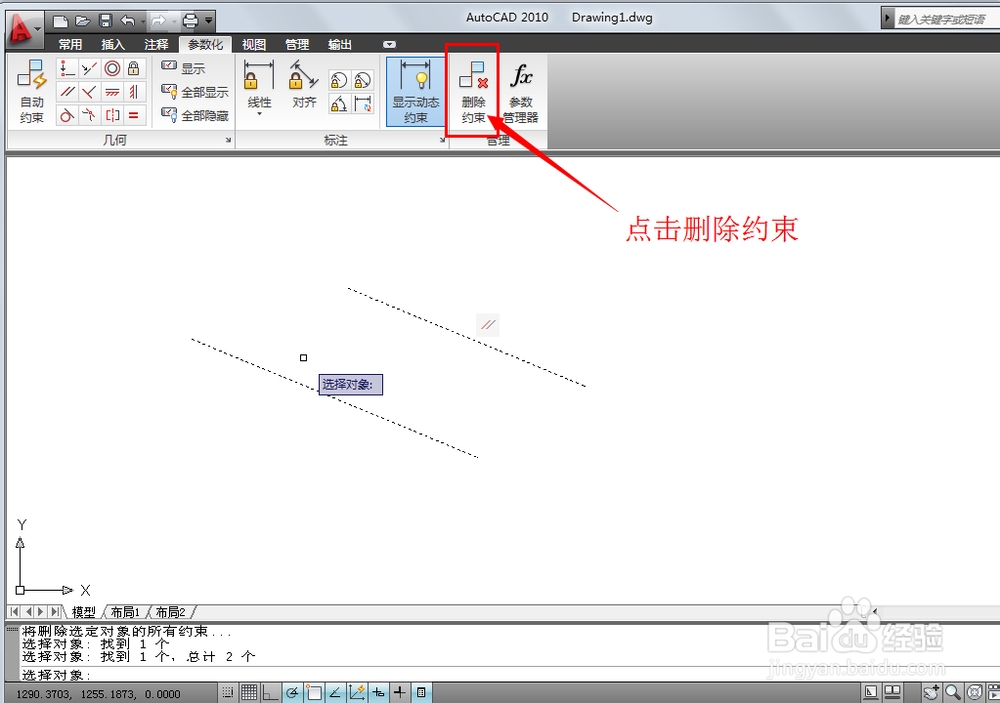

7、我们想让这两条直线垂直，我们就要先删除平行约束。点击参数化→删除约束；选择对象，回车

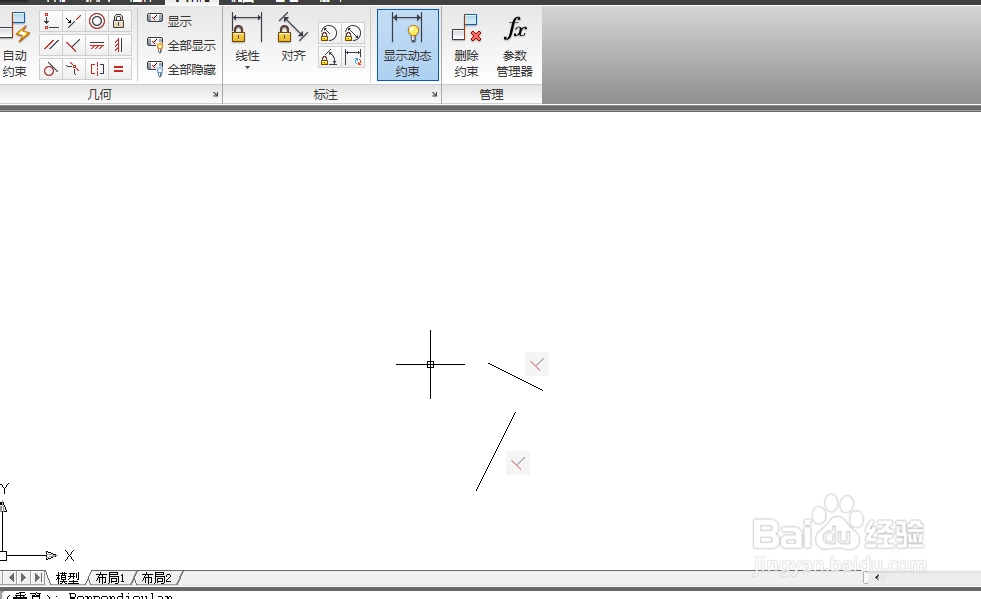

8、再次选择垂直约束，点选两条线段

9、几何约束的显示、隐藏与删除介绍完了。祝大家工作顺利，学习进步！！
