SolidWorks如何建模立体五角星

1、如下所示，打开SolidWorks软件，新建一空白的零件，保存为：SolidWorks如何建模立体五角星

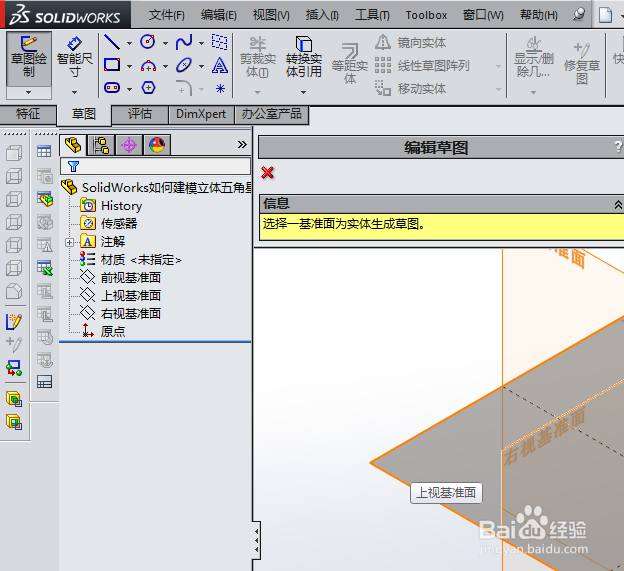

2、如下所示，点击工具栏中的草图绘制，再点击基准坐标系中的上视基准面。进入草图。

3、如下所示，激活多边形命令，画一个五边形，中心点是原点，激活直线命令，连接顶点。激活裁剪命令，裁剪出空心的五角星，点击退出草图。

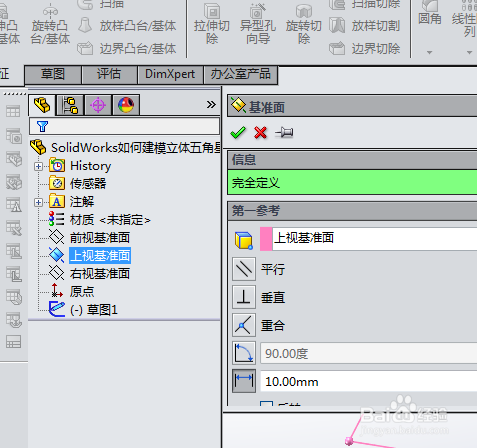

4、如下所示点击工量具中的基准面，点击设计树中的“上视基准面”，设置距离10，点击√，完成基准面的新建。

5、如下所示，选中基准面，点击工具栏中的草图绘制，进入到草图环境，在原点处创建一个点，点击退出草图。

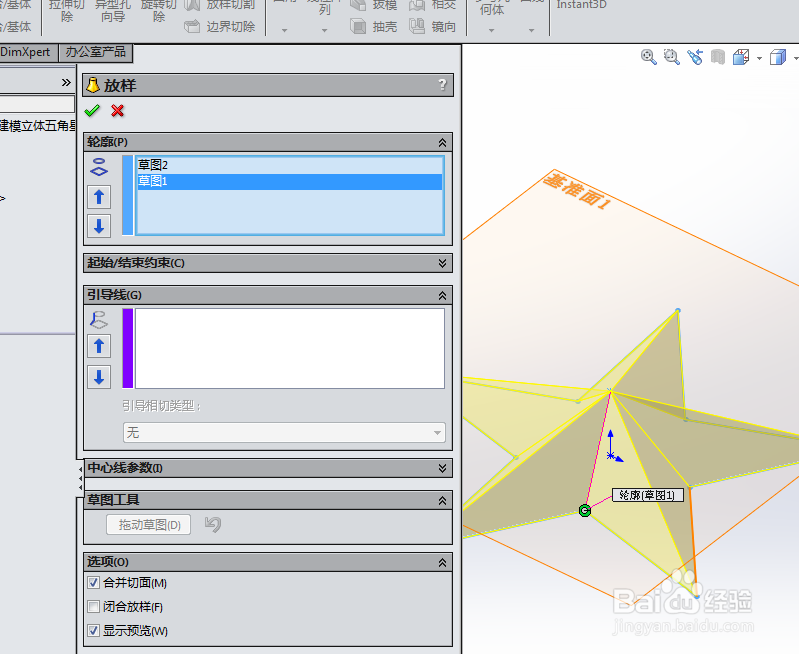

6、如下所示，点击工具栏中的“放样凸台/基体”，轮廓选择两个草图，点击√，完成并结束本次放样操作。

7、如下所示，点击工具栏中的镜向命令，选择上视基准面为镜像平面，点击√，完成并结束镜向操作。

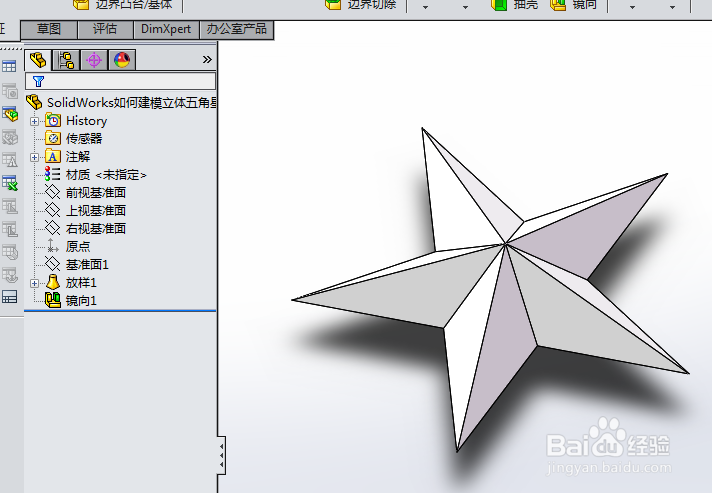

8、如下所示，隐藏原点，至此，这个立体五角星就建模完成
