建筑工程土建算量之基础圈梁

1、打开软件，进入“绘图输入”界面，（图1）选择“梁”下面的“圈梁”

2、点击“圈梁”进入“信息编辑栏”（图1）

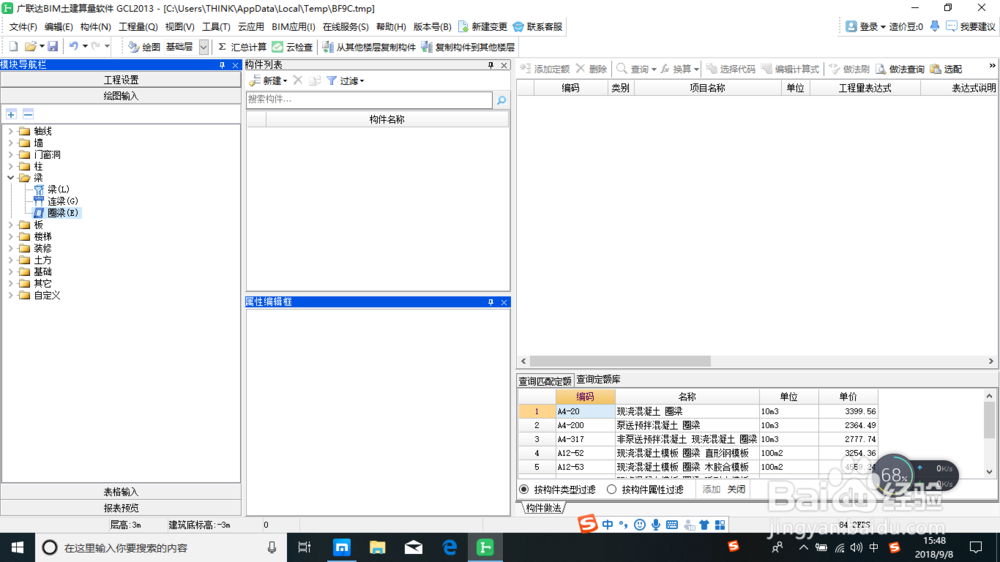

3、点击“新建”下的“新建矩形圈梁”（图1）出现“QL-1”构件（图2）

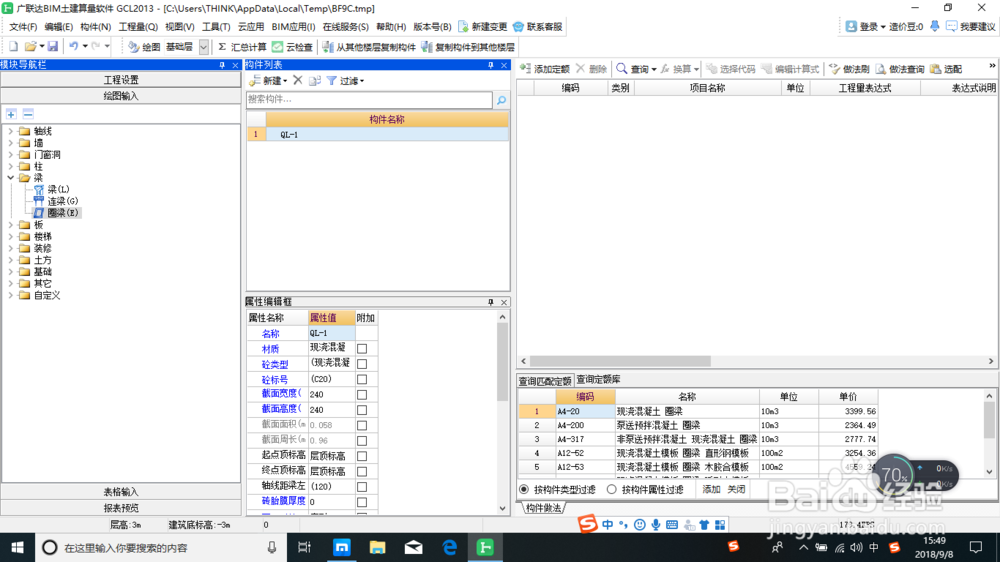

4、修改构件信息，宽度改为370（图1）高度改为180（图2）

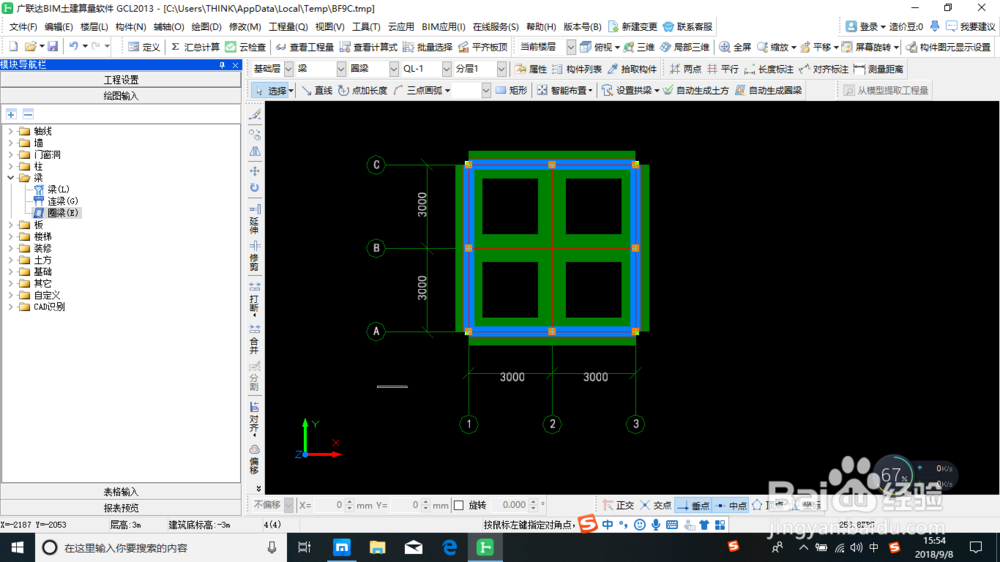

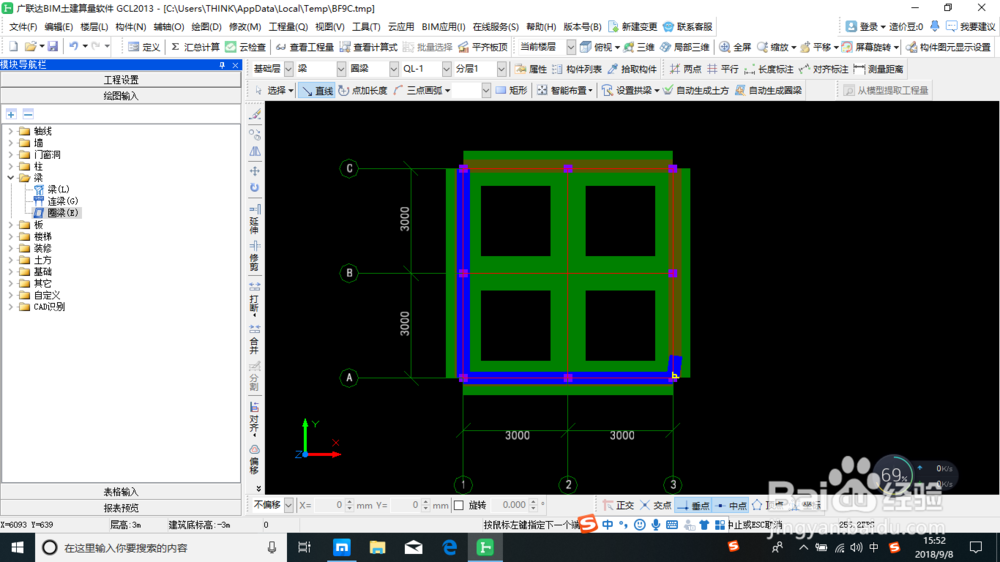

5、点击“QL-1”进入绘图输入界面（图1）在轴网上依次点击轴网交点，绘制构件（图2）直到构件全部绘制完成（图3）

6、点击“三维”（图1）观看构件立面效果（图2）可以看到圈梁与墙体不重合，需要修改一下圈梁距左墙皮距离。

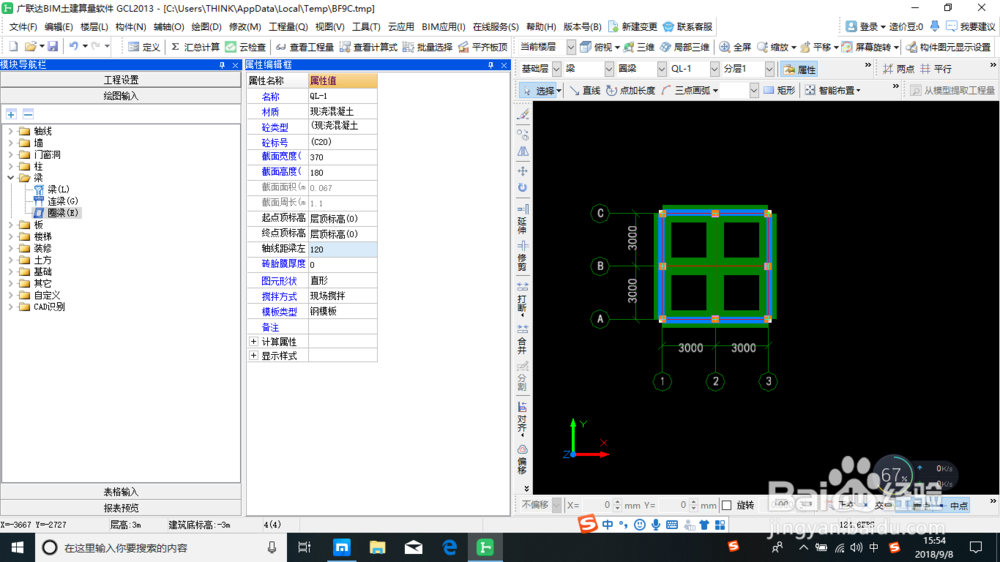

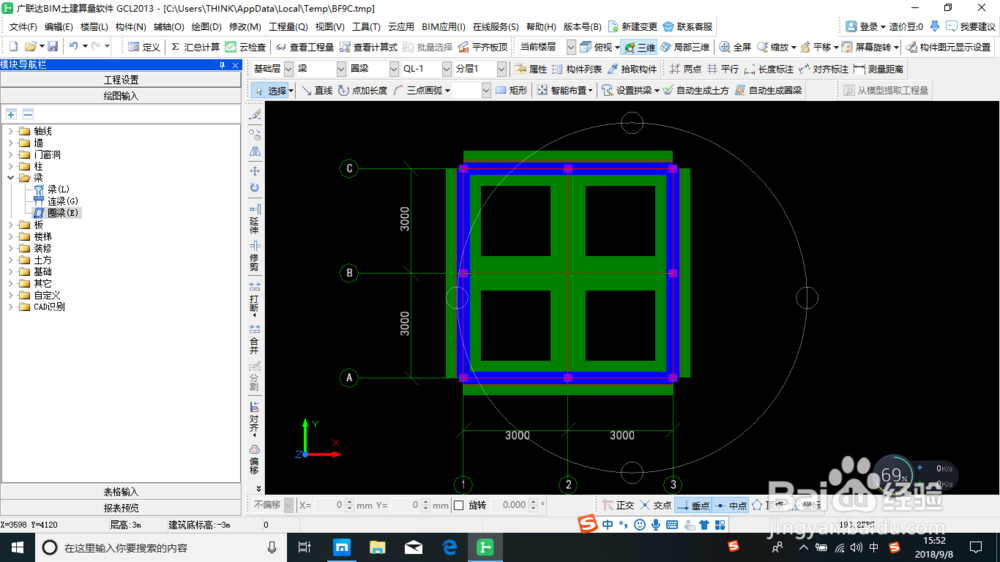

7、全部选择圈梁构件（图1）点击右键，选择“构件属性”（图2）修改距左墙皮距离，改为120，要与墙体一致。（图3）
