博力谋调节量风阀的选型和使用方法

1、暖通专业洁净空调机组上新风电动阀一般要选配调节型风阀执行器，用于调节新风量，保证房间正压。调节阀扭矩大小根据风阀摆叶截面积来换算，10Nm差不多控制1平方米。

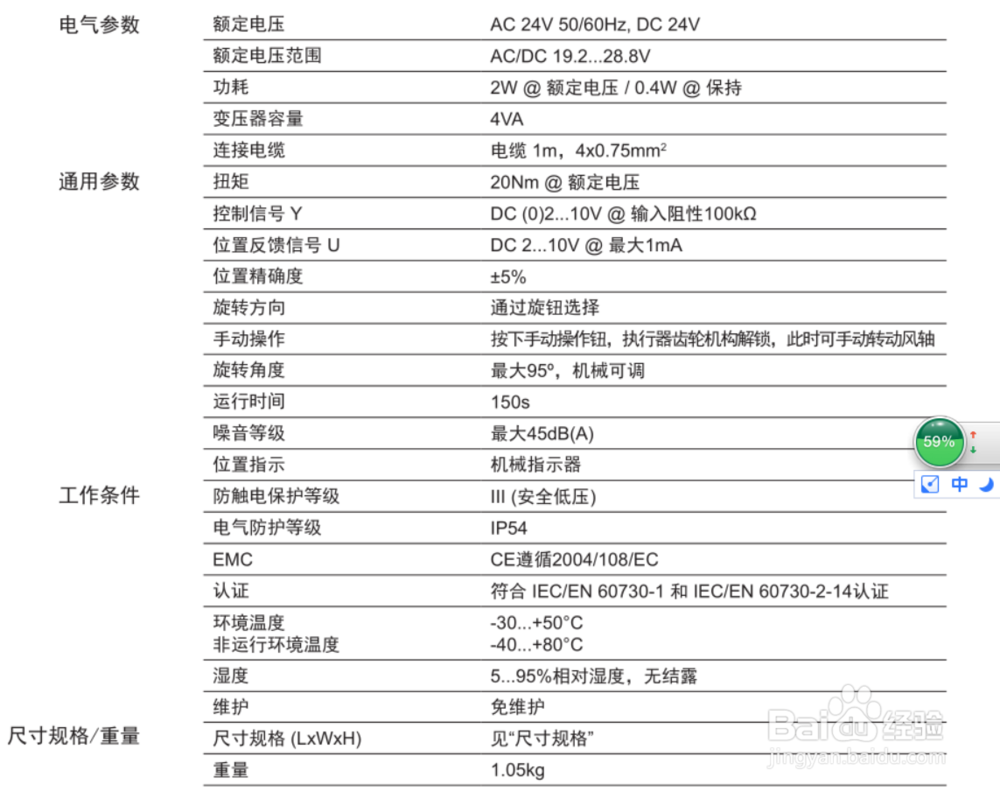

2、这里我们选择的型号是SM24A-SR，从技术参数可以知道以下重要参数：供电电源电压24V AC/DC功耗：正常运行时 2W 保持时 0.4W控制信号：2-10V反馈信号：2-10V精度 +/- 5%运行时间 150s

3、根据尺寸图，可以了解风阀执行器的具体 尺寸，为安装提供参考数据。从图纸中我们可以确认风阀连杆的长度必须要大于56mm。

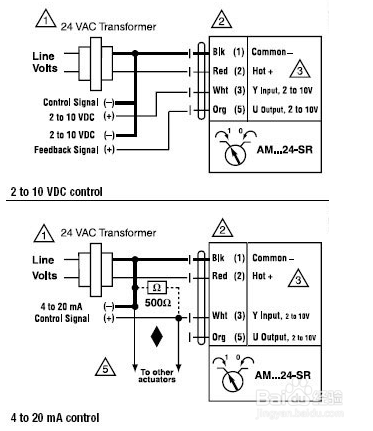

4、根据接线图，我们可以了解风阀执行器的具体接线方式。如果是2-10V控制信号-表示接24V变压器 负端+表示接24V变压器 正端Y表示接控制信号 2-10V电压信号输入。U表示接反馈信号 2-10V电压信号输出。这里控制信号、反馈信号与变压器负端要求共地。如果是4-20mA电流控制信号，则需要并接500欧姆电阻。

5、风阀执行器安装完成后，可以选择切换风阀的旋转方向，也可以根据需要切换到手动控制。旋转方向切换：将旋钮0切换到1，或者从1切换到0。手动控制：按下手动控制按钮，通过手动旋转风阀执行器锁扣连杆机构可以调节阀门开度。
