如何利用CAD将PDF文件转化成DWG文件

1、还是新建一个空白文档，进行演示，然后还需要准备一个pdf档的文件

2、点击工具栏插入-外部参照

3、出现外部参照对话框，依次点击附着-附着PDF

4、出现选择参照文件对话框，找到我们要附着的PDF文档，点击打开

5、勾选在屏幕上指定，点击确定

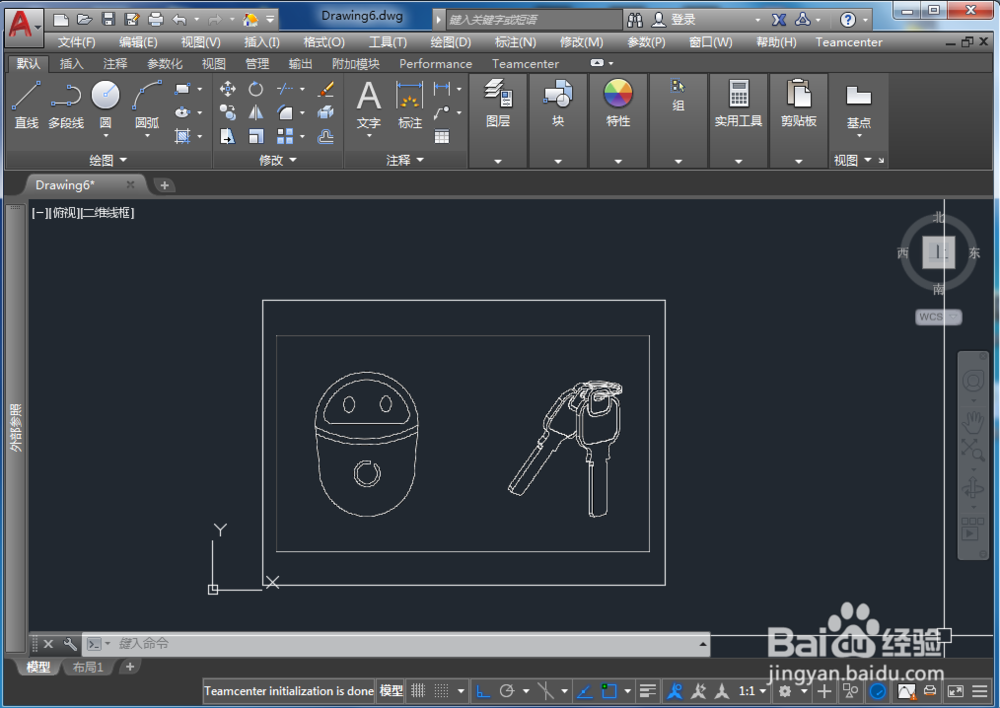

6、CAD图中出现我们PDF的图案，一个机器人和一把钥匙

7、点击选中PDF图框，出现PDF参照底图工具栏，点击作为对象输入PDF

8、用鼠标框选要转化为DWG格式的图案，我们选择机器人，命令行出现“保留”“拆离”“卸载”，点击选择保留，或输入K

9、这时机器人已经转化为dwg格式的线条了，我们可以选中PDF图框，然后移动到一边

10、这时候我们选择机器人，可以发现有很多夹点，说明已经转化成功
