C4D建模--电线接线端的创建

1、 创建一个圆盘：内部半径为3.15，外部半径为5.6，圆盘分段为1，旋转分段为8.

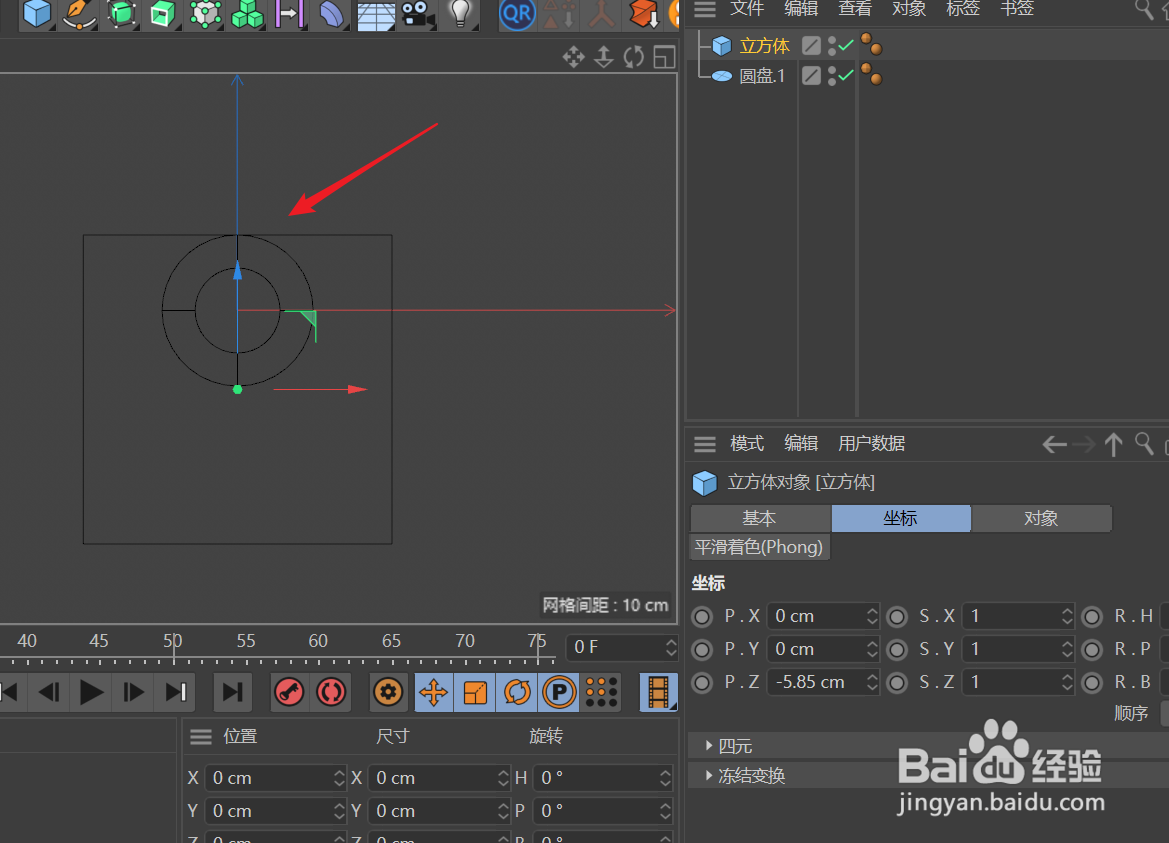

2、 创建一个22.9*22.9的正方形（立方体也行）用来作为端子的长俣觊鄄幼度参考。将正方形的上边与圆盘的上圆弧点重合；如图所示。

3、 创建一个宽度为22.9，高度为5的平面，其宽度分段为10，高度分目愿硅囫段为3。将 平面转为可编辑对象调整位置，使平面的底边与上步的正方形底边重合。如图所示。

4、 将圆盘与平面合并成一个对象，顶视图中选中模型的一半将其删除。添加一 个对称命令；如图所示。

5、 用桥接命令将两个多边形相应的线连接起来，如图所示。

6、 给对象添加一个扭曲变形器，将变形器调整匹配到平面的区域，选择为框内模式，强度调整为130度；将当前状态转为对象。

7、 选中对象所有面进行挤压，挤压值为0.5，勾选创建封顶。如图所示。

8、 对模型的轮廓边添加保护边，添加细分曲面后得到圆滑的硬边模型；如图所示。 电线接线端模型创建完成。
